24~72V DC tip 1t ravne viljuške balansni teški električni motor viljuškara
opis proizvoda

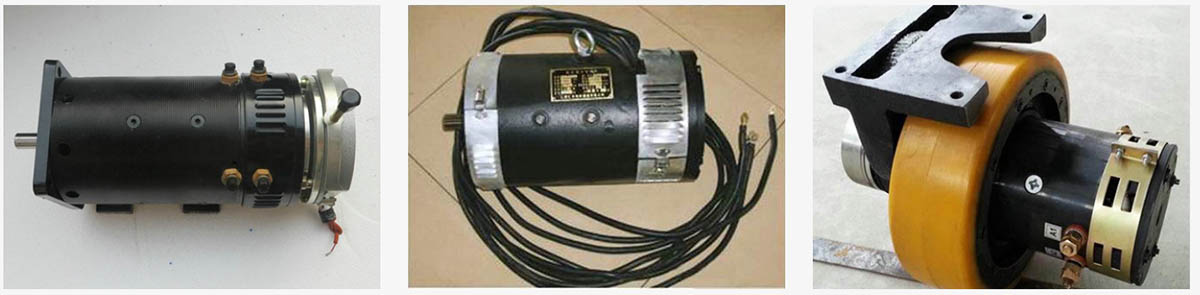

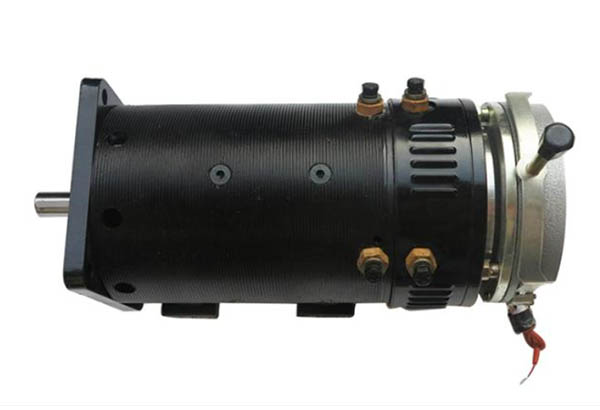

Struktura motora električnog viljuškara je jednostavnija od strukture viljuškara sa unutrašnjim sagorevanjem.Na slici je prikazan 1DC tip 1t ravne viljuške sa balansom teški električni motor viljuškara.
Osnovna konstrukcija motora električnog viljuškara sastoji se od sljedećih komponenti:
1.Jedinica napajanja: baterija.Standardni naponi baterija su 24, 30, 48 i 72V.
2.Okvir: je okvir viljuškara, zavaren od čelika i čelika.Gotovo svi dijelovi viljuškara montirani su na ram.Tokom rada je podvrgnut raznim opterećenjima, tako da bi trebao imati dovoljnu čvrstoću i krutost.
3. Prijenos: Snaga motora se prenosi na pogonski točak viljuškara.
4. Upravljački sistem: kontrolirati smjer vožnje viljuškara.
5. Kočioni sistem: usporite i zaustavite pogon viljuškara.
6. Motor i električni sistem: Električni sistem kontroliše motor kroz različite komponente kako bi se postiglo pokretanje, zaustavljanje, kretanje unazad i regulacija brzine viljuškara, kao i motor pumpe za ulje ili hidraulični pritisak.
Katalog DC motora XINDA
| XINDAKATALOG DC MOTORA | ||
| Nazivne snage | Artikl br. | Fotografija proizvoda |
|

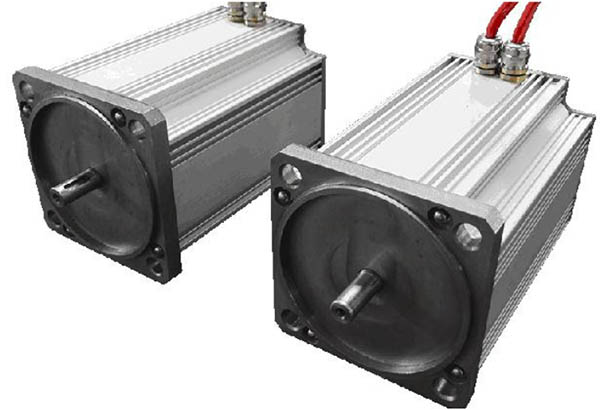

| Motor električnog viljuškara |  |
|
| DC vučni elektromotor | |
| 7KW | DC vučni električni motor Model 242ZDC 242ZD706H15 |
|
| 5KW | DC vučni električni motor Model 192ZDC 192ZD525H9 |
|
| 4KW | DC vučni električni motor Model 170ZDC 170ZD402H2A3 |
|
|
| DC MOTOR za električna vozila |
|
|
| Električni viljuškar Elektromotor |
|
|
| Električni viljuškar Elektromotor |  |
| List sa specifikacijama serije DC motora XINDA | ||||||||
| Nazivna snaga (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
| Napon baterije (VDC) | 48/60/72 | 72 | 96/144 | |||||
| Overload Multiples | 2.5 | |||||||
| Nazivna struja (A) | 73/58.4/48.7 | 96.8/77.5/64.5 | 109/87.2/72.7 | 118/94.7/78.9 | 138.9/111/92.5 | 108 | 116 | 116/77 |
| Nazivni obrtni moment (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
| Nazivna brzina (o/min) | 2800 | |||||||
| vršna brzina (o/min) | 4500 | |||||||
| Radni sistem | S2:60min | |||||||
| Nivo izolacije | H | |||||||
| Metoda hlađenja | prirodno hlađenje/zračno hlađenje | |||||||
| Efikasnost (100% LOAD) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
| Nivo zaštite | IP23 (IP44) | |||||||
| Aplikacija | putničko/logističko vozilo male brzine/vozilo za golf/vozilo za razgledanje/policijski kombi/kamion/vozilo za slaganje itd. | |||||||
