ACIM kontroler SDJ serije (3KW)
Opis proizvoda kontrolera motora serije SDJ (3KW).
SDJ serija AC kontrolera je drajver razvijen za AC električna vozila niskog napona.Kao pogonska oprema visoke pouzdanosti i asinhronog motora velikog momenta, dizajnirana sa četiri kvadranta vektorske metode upravljanja, može precizno kontrolirati brzinu motora i moment.Široko se koristi u čisto električnim putničkim automobilima, putničkim automobilima male brzine klase A00, električnim vozilima za razgledanje, električnim vozilima za čišćenje, električnim logističkim vozilima itd.
SDJ serija AC kontrolera usvaja digitalnu kontrolu drajva sa DSP-om kao jezgrom, a nivo zaštite dostiže IP67.Kontroler usvaja asinhroni motor visoke pouzdanosti i velikog obrtnog momenta kao pogonski uređaj, koji ima karakteristike male veličine, male težine, visoke pouzdanosti i brzog odziva.Sa funkcijom povratne energije za povećanje kilometraže;i višestruki dizajn zaštite kao što su ograničena struja, prekomjerna struja, previsoka temperatura, zaključani rotor, kratki spoj, itd.
Karakteristike
●Kontroler usvaja njemački DSP, međunarodni mainstream digitalni pogon kao glavni upravljački čip, koji pomaže u izgradnji dobre platforme za algoritam upravljanja motorom.
●Koristeći MOSFET cijev velike snage za energetski uređaj, može ostvariti efikasnu konverziju energije.
●Višestruka sigurnosna zaštita za CAN interfejs i upravljanje sigurnosnom sertifikacijom litijumske baterije BMS.
●Podržava zaštitu od kratkog spoja (faza – uzemljenje, faza – faza, faza – izvor), zaštita od preopterećenja, previsoke temperature, prenapona.
●Pouzdana i fleksibilna tehnologija regenerativne kočnice može poboljšati kilometražu u vožnji, kako bi zadovoljila potrebe kupaca, čak i u statusu vožnje pri maloj brzini.
●Korištenje tehnologije mikro-pokretanja i tehnologije sporog spuštanja i držanja uzbrdo za strmu nagib, snažniju sposobnost penjanja, stabilno držanje uzbrdo, jače pokretanje.
●Usvojite odličan algoritam optimizacije i frekvenciju od 0 do 300 HZ, kako biste smanjili amplitudu buke i vibracija.
●Savršena funkcija zaštite od kvarova, zujalica podsjeća na sve vrste kvarova, praktično je održavanje.
●Usvaja CAN-bus tehnologiju za smanjenje ožičenja povezanih, parametar se može podesiti i programirati na mreži.
●Usvaja kompatibilan dizajn kako bi volumen bio manji, a težina lakša.Funkcija samoučenja, pojednostavljuje korake instalacije i otklanjanja grešaka.
Za automobilske kompanije: lako utovar, bezbrižna naknadna prodaja
●Snažna prilagodljivost i funkcija samoučenja
●Poznati fabrički uređaji, pouzdan kvalitet
●Funkcija alarma greške samootkrivanja
Za korisnike: snažno iskustvo, popustljiv galop
●Pogon je uglađen, start snažan, a ubrzanje snažno
●Veliki obrtni moment, jaka sposobnost penjanja, protiv klizanja na padini
●Energetska povratna informacija, povećanje dometa krstarenja, produženje trajanja baterije
Proizvod: profesionalni dizajn, razmatranje
●Stabilne performanse
●Savršen dizajn sigurnosti i zaštite
Specifikacija
| Model kontrolera | SDJ-7.5KW | |||
| Električni | Ulaz (DC/V) | 72V | 96V | 144 V |
| Maksimalna izlazna struja (AC/A) | 400A | 320A | 250A | |
| Nazivna izlazna struja (AC/A) | 115A | 78A | 52A | |
| Maksimalna izlazna snaga (KW) | 30 | 30 | 30 | |
| Maksimalna izlazna frekvencija (Hz) | 300 | 300 | 300 | |
| Raspon temperature radnog okruženja (℃) | -30°C--+55°C | |||
| Raspon temperature okoline za skladištenje (℃) | -40°C---+70°C | |||
| IP klasa | IP67 | |||
| Izolirane performanse | 72V/96V Ulaz i izlaz na kućište DC1000V, struja curenja 0,05mA, izolovani otpor 20MΩ | |||
| 144V Ulaz i izlaz na kućište DC2100V, struja curenja 2.1mA, izolovani otpor 1MΩ | ||||
| Efikasnost kontrolera | 0,98 | |||
| Metoda hlađenja | Prirodno hlađenje/zračno hlađenje | |||
| Metoda kontrole | Vektorska kontrola | |||
| Tip motora | Asinhroni motor | |||
| Vibracioni standard | GB/T2423 | |||
| Način komunikacije | CAN | |||
| Težina (Kg) | 4kg | |||

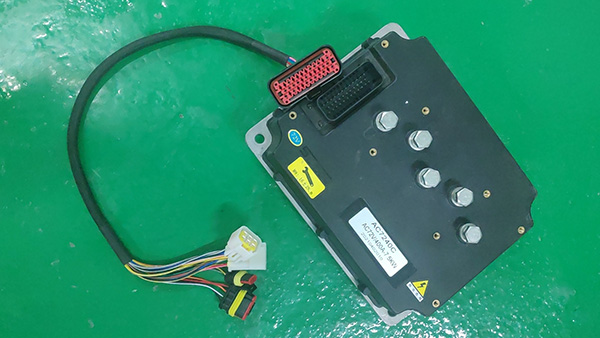

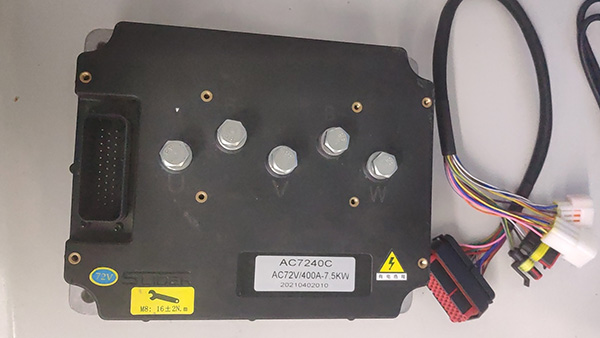

Fotografija proizvoda

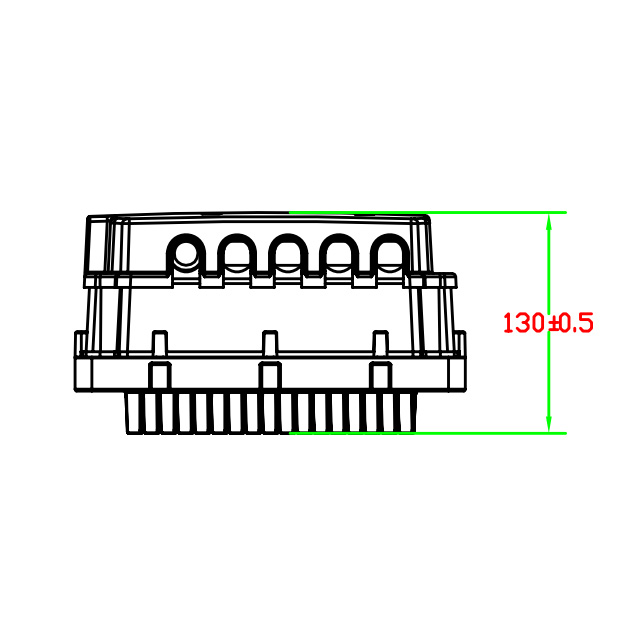

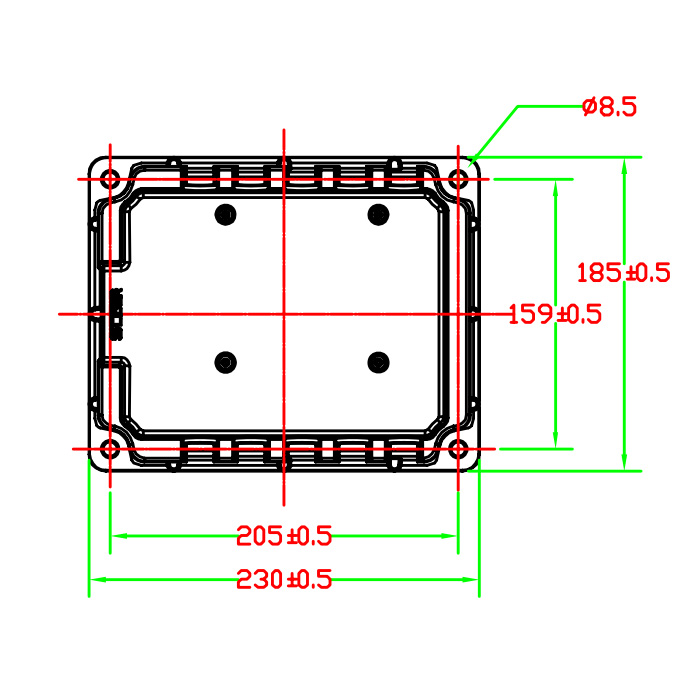

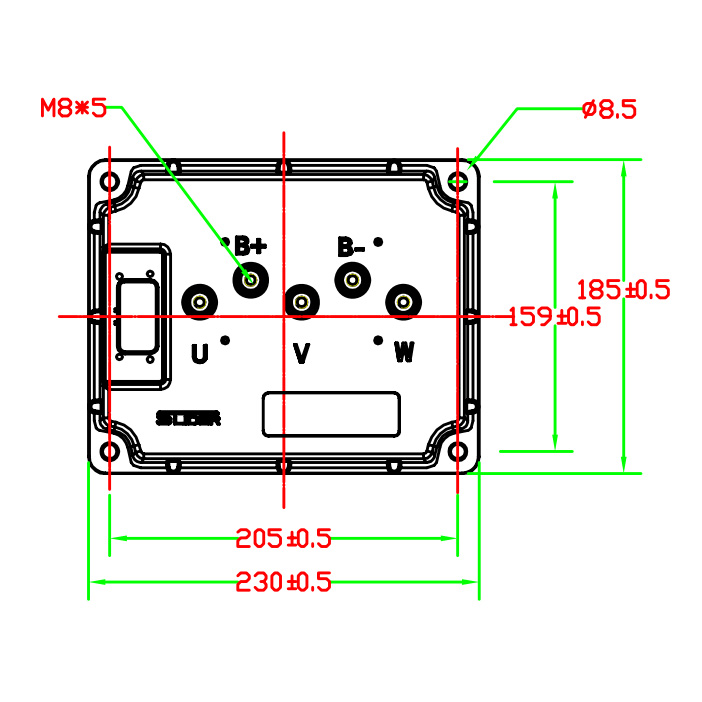

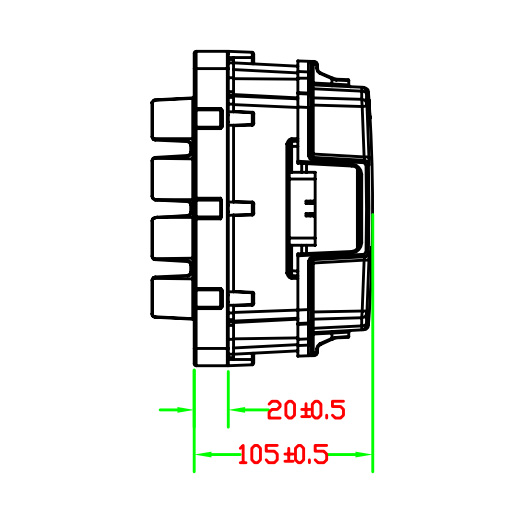

Dimenzionalni crteži
